新設予定の遊歩道計画案を3Dモデルで可視化
発注者とのスムーズな合意形成を支援しました
工事前の現況モデルに対して、新設予定の遊歩道を計画モデルとして、重ね合わせて3D動画で表現しました。
工事計画において、事前に完成イメージを表現することで、関係者間でのイメージ共有を容易にします。
図面からでは読み取りづらい、共有が難しい内容であっても視覚的な伝達により、スムーズな合意形成を可能とします。
◆ジオ技術研究所の作業
当社では、受領した点群データと、遊歩道の計画図面を基に3Dモデリングを行いました。
点群データから、「地表」、「樹木/植生」、「既設構造物」などの現況の3Dモデルを作成し、さらに、図面から「新設予定の遊歩道」を計画モデルとして作成しました。
それらをビジュアライゼーションツール「Twinmotion」上で、重ね合わせることで、現況に対して、新設予定の遊歩道がどのように配置されるのかを3Dレンダリング動画で表現しました。
3Dモデリング
地表
樹木/植生

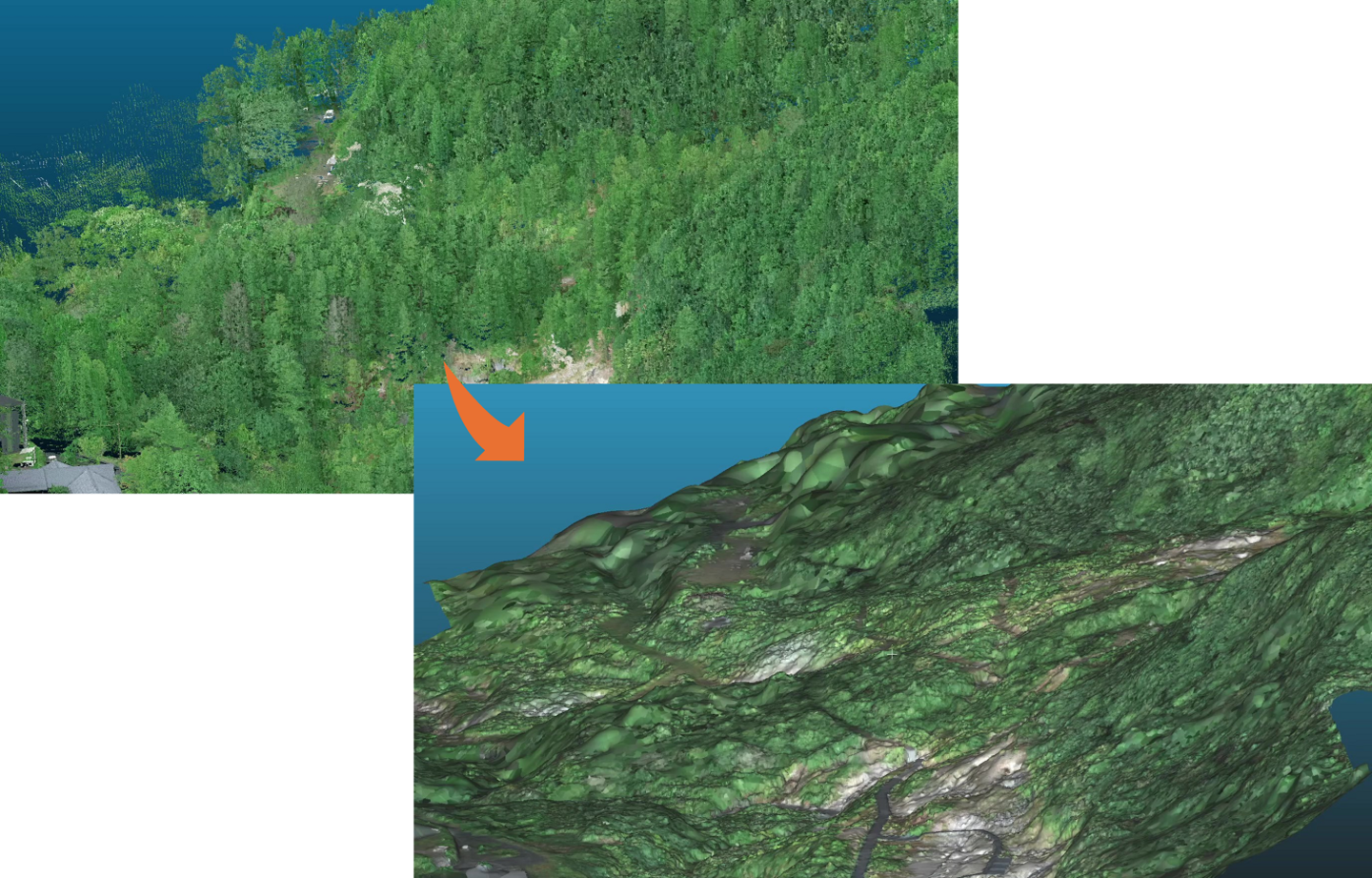

■ 点群データから不要な点(ノイズ)の除去
■ 地表を抽出、サーフェスモデル作成
■ 点群から樹木/植生を抽出
■ 新設遊歩道上の樹木点群を除去
→工事による樹木伐採のシミュレーション
■ 点群データから不要な点(ノイズ)の除去
■ 地表を抽出、サーフェスモデル作成
樹木/植生
■ 点群から樹木/植生を抽出
■ 新設遊歩道上の樹木点群を除去
→工事による樹木伐採のシミュレーション
既設構造物
新設予定の遊歩道

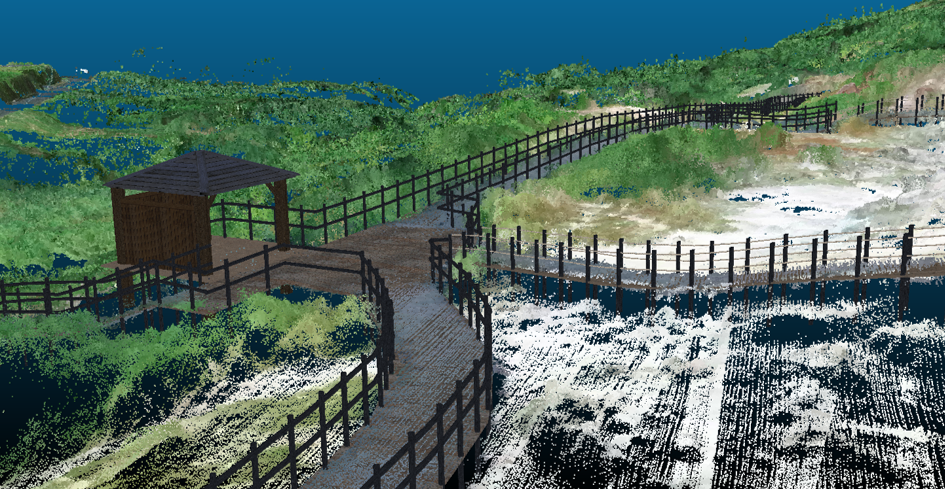

■ 点群から既設の遊歩道、東屋等をモデリング
■ 2D図面から新設遊歩道の完成イメージをモデリング
■ 点群から既設の遊歩道、東屋等をモデリング
新設予定の遊歩道
■ 2D図面から新設遊歩道の完成イメージをモデリング
プレゼンテーション用動画の作成

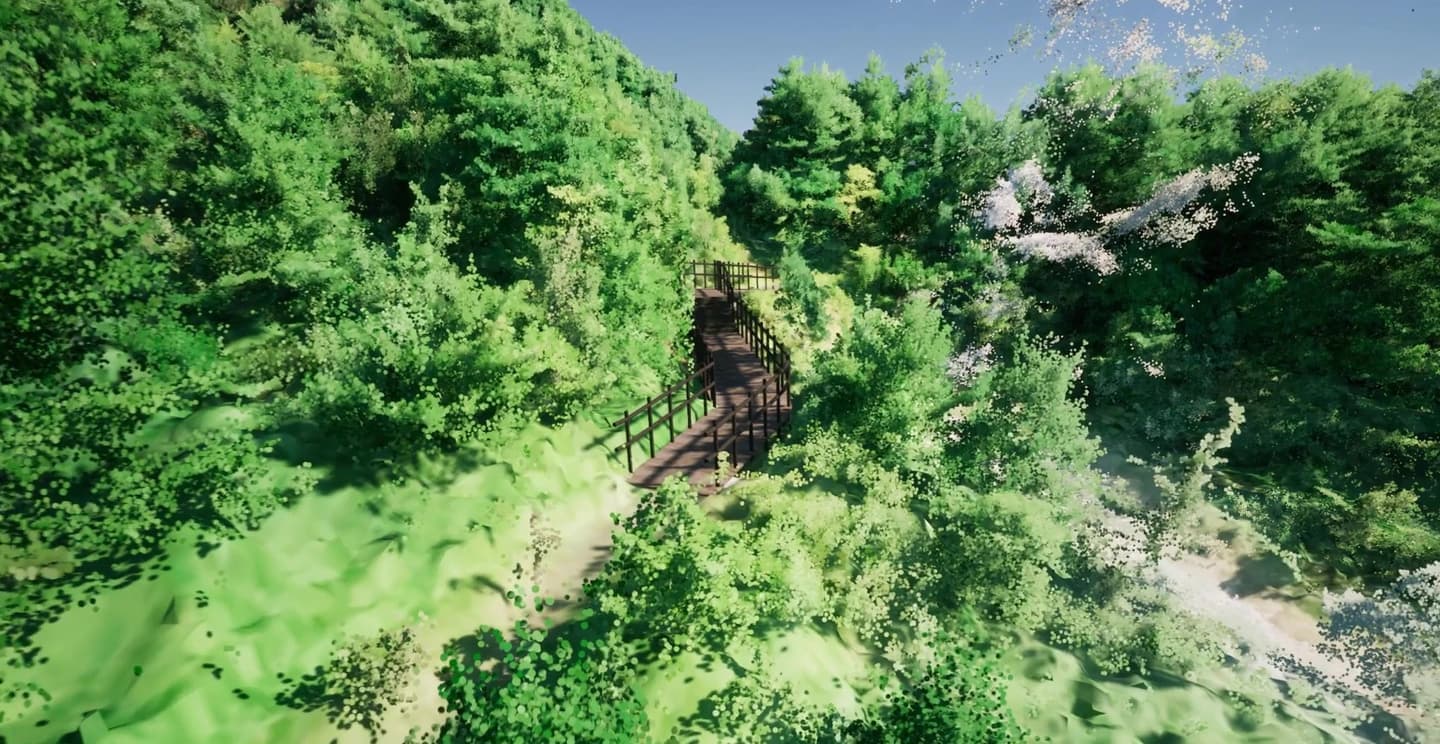

Twinmotionによる動画レンダリング
アニメーションやエフェクト
■ 作成した各3Dモデルを用いてデジタル空間に再現
■ 見栄えの良い動画を低コストで提供

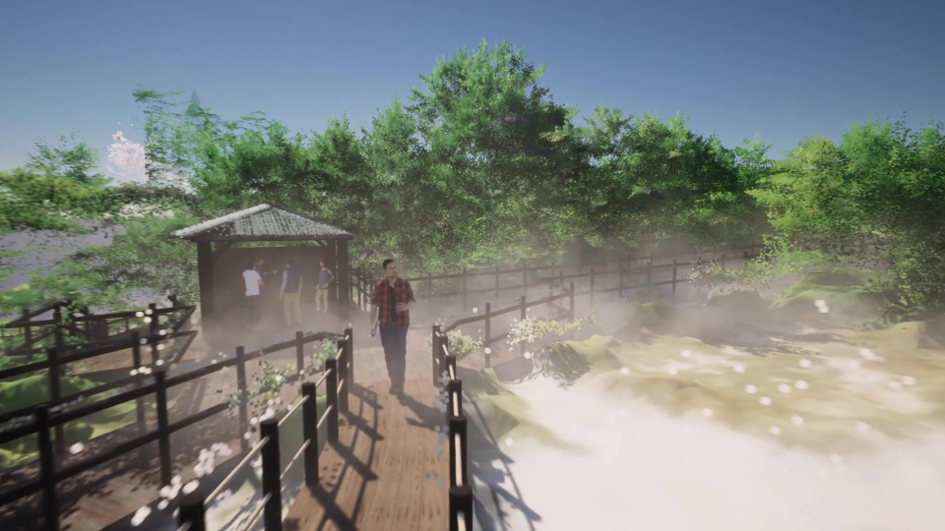

■ 人物モデルの歩行アニメーションや、湯気エフェクトを適用
■ 関係者間でのイメージ共有が容易に
■ 作成した各3Dモデルを用いてデジタル空間に再現
■ 見栄えの良い動画を低コストで提供
■ 人物モデルの歩行アニメーションや、湯気エフェクトを適用
■ 関係者間でのイメージ共有が容易に
